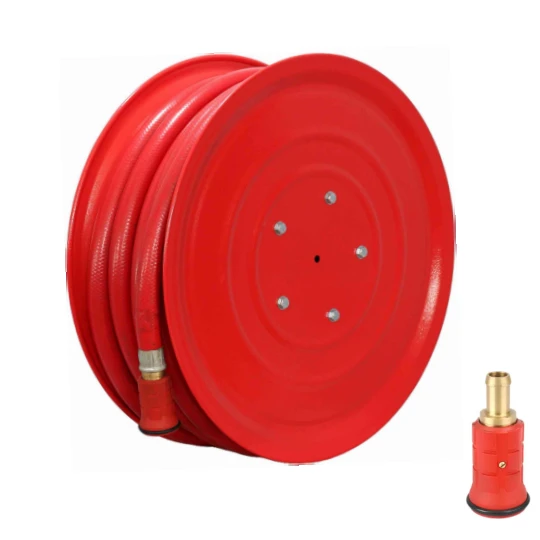

Značajke dizajna fiksnog lijevanog vatrogasnog crijeva
Struktura lijevane okretne ruke
Proizvod koristi konstrukciju zakretne ruke lijevane pod pritiskom s 1" BSP ulaznim priključkom, čime se osigurava stabilna veza između sklopa koluta i cjevovoda vatrogasne vode u zgradi.
Ručni zakretni mehanizam omogućuje rukovateljima podešavanje smjera crijeva tijekom upotrebe, poboljšavajući pristupačnost prilikom reagiranja na različite lokacije požara.
Konfiguracija fleksibilnog crijeva
Dostupne su tri standardne konfiguracije crijeva:
- •19 mm × 25 m
- •19 mm × 30 m
- •25 mm × 30 m
Različiti promjeri crijeva omogućuju kupcima odabir odgovarajućeg kapaciteta protoka vode prema zahtjevima projekta.
Mogućnost tlaka i protoka
Namotaj crijeva je dizajniran sa:
- •Maksimalni radni pritisak: 12 bara
- •Ispitni tlak: 18 bara
- •34 L/min pri 4 bara za modele crijeva od 19 mm
- •44 L/min pri 4 bara za modele crijeva od 25 mm
Standardne opcije mlaznica uključuju mjedenu mlaznicu/mlaznicu za raspršivanje i najlonsku mlaznicu/mlaznicu za raspršivanje.
Kompaktan dizajn instalacije
Kolut nudi različite dimenzije ugradnje ovisno o odabiru modela:
- •XH-FF-06-01a:Zamah: 495 × 550 × 160 mm|Udubljenje: 700 × 700 × 290 mm
- •XH-FF-06-01b:Zamah: 525 × 550 × 190 mm|Udubljenje: 760 × 760 × 320 mm
- •XH-FF-06-01c:Zamah: 525 × 585 × 190 mm|Udubljenje: 760 × 760 × 320 mm
Ove dimenzije podržavaju različite rasporede ugradnje za-zidne i ugradbene aplikacije.
Tehnički podaci o fiksnom lijevanom vatrogasnom crijevu
| Model | XH-FF-06-01a | XH-FF-06-01b | XH-FF-06-01c |
|---|---|---|---|
| Promjer diska | 550 mm / 585 mm | ||
| Ulazni priključak | Die livena zakretna ruka 1" BSP | ||
| Veličina crijeva | 19 mm × 25 m | 19 mm × 30 m | 25 mm × 30 m |
| Dimenzija ljuljačke | 495 × 550 × 160 mm | 525 × 550 × 190 mm | 525 × 585 × 190 mm |
| Zatvori dimenziju | 250 × 550 × 160 mm | 280 × 550 × 190 mm | 280 × 585 × 190 mm |
| Dimenzija udubljenja | 700 × 700 × 290 mm | 760 × 760 × 320 mm | 760 × 760 × 320 mm |
| Radni / ispitni tlak | 12 bara / 18 bara | ||
| Vrsta mlaznice | Mjedena ili najlonska mlaznica/mlaznica za raspršivanje | ||
| Otvor mlaznice | 6 mm | 6 mm | 7 mm |
| Min. Brzina protoka pri 4 bara | 34 L/min | 34 L/min | 44 L/min |
| Završna obrada bubnja | RAL 3000 Plamenocrveni epoksidni poliesterski premaz u prahu | ||
Fiksna mjesta za ugradnju koluta vatrogasnog crijeva
Sustav ručnog zakretnog namotaja crijeva dizajniran je za fiksne protupožarne točke gdje operateri trebaju brz pristup crijevu i podešavanje smjera.
Tipična područja ugradnje:
- •Poslovni objekti
- •Industrijski objekti
- •Skladišta
- •Parkirne površine
- •Javni objekti
- •Prostorije za vatrogasnu opremu
Struktura zakretne ruke pomaže optimizirati pozicioniranje crijeva tijekom rada, dok fiksni ulazni priključak omogućuje integraciju s postojećim sustavima protupožarne vode u zgradi.
Xinhao proizvodnja koluta za vatrogasna crijeva i OEM podrška
Ningbo Xinhao Firefighting Equipment Co., Ltd. pruža proizvodna rješenja za distributere, izvođače i inženjerske projekte zaštite od požara.
Mogućnosti prilagodbe:
- •Odabir duljine crijeva
- •Konfiguracija promjera crijeva
- •Izbor materijala mlaznice
- •Prilagodba pakiranja
- •Zahtjevi-specifični za projekt
Proces obuhvaća proizvodnju metalnih komponenti, obradu tlačnog lijevanja, sastavljanje, površinsko premazivanje i ispitivanje tlakom.
Inspekcija i postupak testiranja koluta vatrogasnog crijeva
Svaki proizvod prolazi stroge postupke inspekcije uključujući:
- •Provjera lijevanih komponenti
- •Provjera dimenzija sklopa
- •Pregled spojeva crijeva
- •Ispitivanje tlakom
- •Pregled površinskog premaza
Proizvodni sustav slijedi zahtjeve upravljanja kvalitetom ISO9001:2015 kako bi se održala stabilna dosljednost proizvoda za skupne narudžbe.
FAQ
1. Može li se ovaj kolut vatrogasnog crijeva isporučiti za velike-građevinske projekte?
Da. Ningbo Xinhao nudi rješenja za namotavanje vatrogasnih crijeva za poslovne zgrade, industrijske objekte i projekte javne infrastrukture, podržavajući različite količine projekta i zahtjeve konfiguracije.
2. Koje su opcije prilagodbe dostupne za narudžbe OEM-a i privatnih robnih marki?
Xinhao podržava prilagodbu na temelju specifikacija projekta, uključujući duljinu crijeva, promjer crijeva, konfiguraciju mlaznica, površinski premaz, označavanje proizvoda i zahtjeve za pakiranje.
3. Kako Xinhao osigurava dosljednost proizvoda za skupne narudžbe?
Proizvodnjom se upravlja putem standardiziranih proizvodnih postupaka, uključujući inspekciju komponenti, kontrolu sklapanja, ispitivanje tlaka i provjere konačnog proizvoda kako bi se održala dosljednost između serija.
4. Može li se konfiguracija koluta za crijevo uskladiti s različitim zahtjevima sustava zaštite od požara?
Da. Različite veličine crijeva, mogućnosti spajanja i konfiguracije mlaznica mogu se odabrati prema uvjetima ugradnje, zahtjevima za opskrbu vodom i specifikacijama projekta.
5. Koje su informacije potrebne za ponudu ili ocjenu projekta?
Kupci mogu navesti količinu projekta, okruženje instalacije, specifikaciju crijeva, zahtjeve za povezivanje, potrebe za pakiranjem i raspored isporuke. Xinhao može procijeniti odgovarajuće konfiguracije proizvoda na temelju ovih detalja.
Započnite svoj projekt namotavanja vatrogasnog crijeva
Ningbo Xinhao Firefighting Equipment Co., Ltd. isporučuje ručno upravljanu opremu za zaštitu od požara za distributere, izvođače i inženjerske projekte. Uz tlačno lijevanu konstrukciju okretne ruke, konfigurabilne opcije crijeva i potpunu proizvodnu podršku, pomažemo kupcima da razviju prikladna rješenja za namatanje crijeva za različite rasporede protupožarne zaštite zgrada.
